SMART Shear Stud หมุดรับแรงเฉือนสองหัว
เสริมกำลังรับแรงเฉือนทะลุ หรือ punching shear บริเวณรอยต่อพื้นกับเสาในพื้นไร้คานท้องเรียบ ใช้ได้ทั้งพื้นคอนกรีตเสริมเหล็กและพื้นโพสต์เทนชัน ช่วยให้ออกแบบพื้นบางลงได้โดยไม่ต้องเพิ่ม drop panel หรือ column capital และติดตั้งเร็วกว่าปลอกเหล็กมาก
สรุปสั้น ๆ
หมุดรับแรงเฉือนชนิดสองหัว หรือ double-headed shear stud ผลิตจากเหล็กข้ออ้อย SD40 ขึ้นรูปหัวด้วยกระบวนการขึ้นรูปร้อนให้หัวหมุดและแกนเป็นเนื้อเดียวกัน ไม่ใช่การเชื่อมหัวติด ขนาดเส้นผ่านศูนย์กลางของหัวหมุดเป็นไปตามข้อกำหนดของ ACI 318, ACI 421 และ ASTM A1044 แล้วประกอบเข้ากับรางเหล็กรอง หรือ spacer rail เพื่อคุมจำนวนและระยะห่างตามที่ออกแบบไว้
ผลที่ได้ในทางออกแบบคือใช้กับพื้นที่หนาตั้งแต่ 15 เซนติเมตรได้ รับหน่วยแรงเฉือนได้สูงกว่า และวางระยะห่างได้กว้างกว่าปลอกเหล็ก ส่วนผลในทางก่อสร้างคือติดตั้งเร็วกว่าและไม่รบกวนแนวลวดอัดแรง
ปัญหาที่แก้ แรงเฉือนทะลุที่หัวเสา (Punching Shear)
พื้นไร้คานท้องเรียบมีข้อได้เปรียบเรื่องความเร็วในการก่อสร้างและความประหยัดของงานไม้แบบ แต่แลกมาด้วยจุดอ่อนที่ชัดเจนจุดหนึ่ง

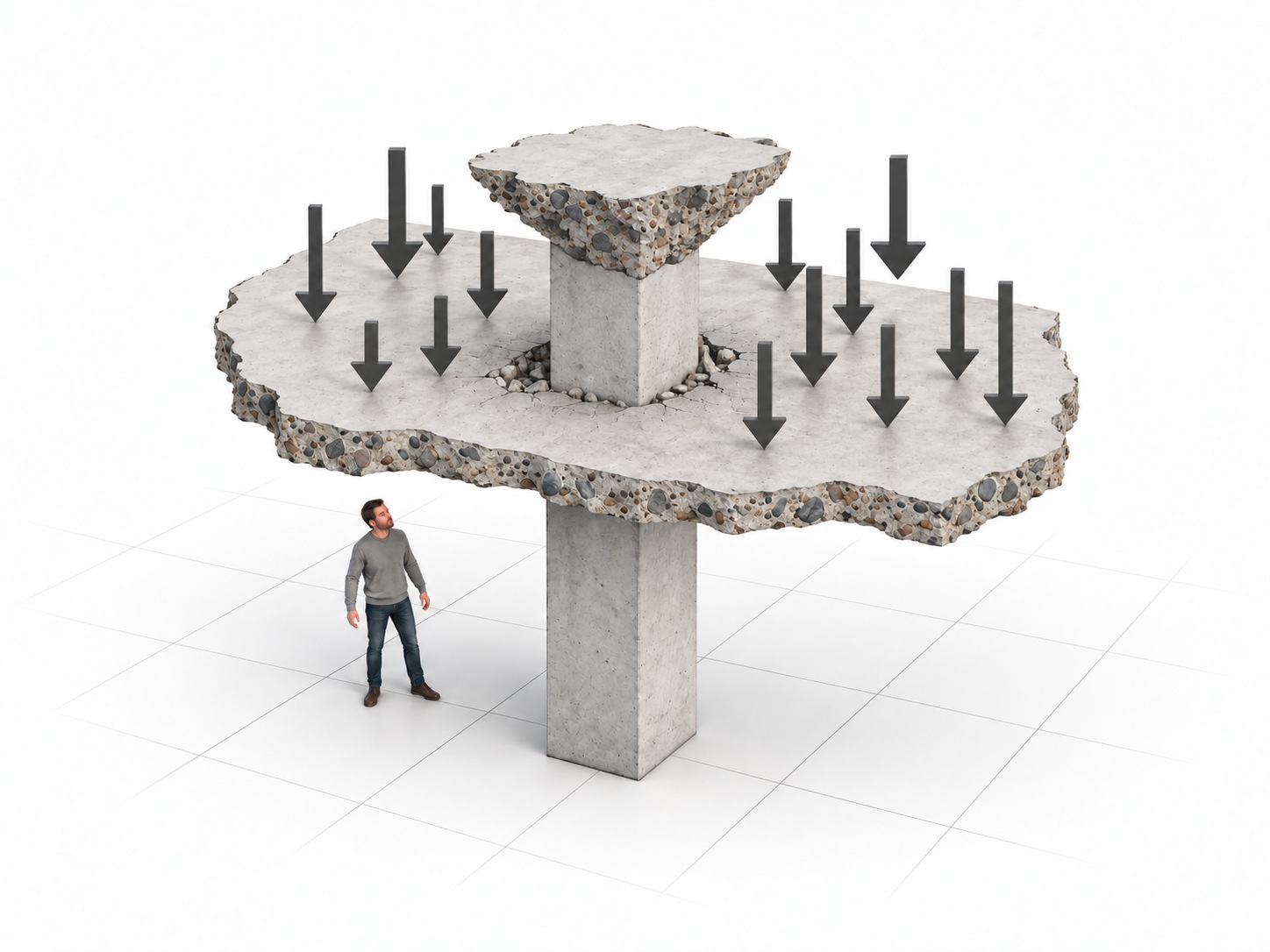

น้ำหนักบรรทุกทั้งหมดบนแผ่นพื้นถูกถ่ายลงเสา ทำให้เกิดหน่วยแรงเฉือนสูงมากในพื้นบริเวณรอบหัวเสา ถ้ากำลังรับแรงเฉือนไม่พอ จะเกิดการวิบัติแบบเฉือนทะลุ ซึ่งเป็นการวิบัติแบบเปราะที่เกิดขึ้นอย่างฉับพลันและไม่มีสัญญาณเตือน
วิธีแก้แบบเดิมคือเพิ่มความหนาพื้นทั้งผืน หรือเพิ่มความหนาเฉพาะบริเวณเสาด้วย column capital หรือ drop panel ซึ่งทั้งสองวิธีสิ้นเปลืองคอนกรีต ทำให้งานไม้แบบยากขึ้น และทำให้งานล่าช้า
images/structural/punching-shear.jpg
ข้อมูลผลิตภัณฑ์
| รายการ | ข้อมูล |
|---|---|
| ชนิด | หมุดรับแรงเฉือนสองหัว (Double Head Shear Stud) |
| วัสดุ | เหล็กข้ออ้อย SD40 |
| การขึ้นรูปหัว | ขึ้นรูปร้อน หัวหมุดและแกนเป็นเนื้อเดียวกัน |
| มาตรฐานอ้างอิง | ASTM A1044, ACI 318, ACI 421 |
| ขนาดที่มี | แกน 12 มม. หัว 40 มม. · แกน 16 มม. หัว 52 มม. |
| การประกอบ | เชื่อมกับแผ่นเหล็กรอง (spacer bar) คุมระยะห่างตามแบบจากโรงงาน |

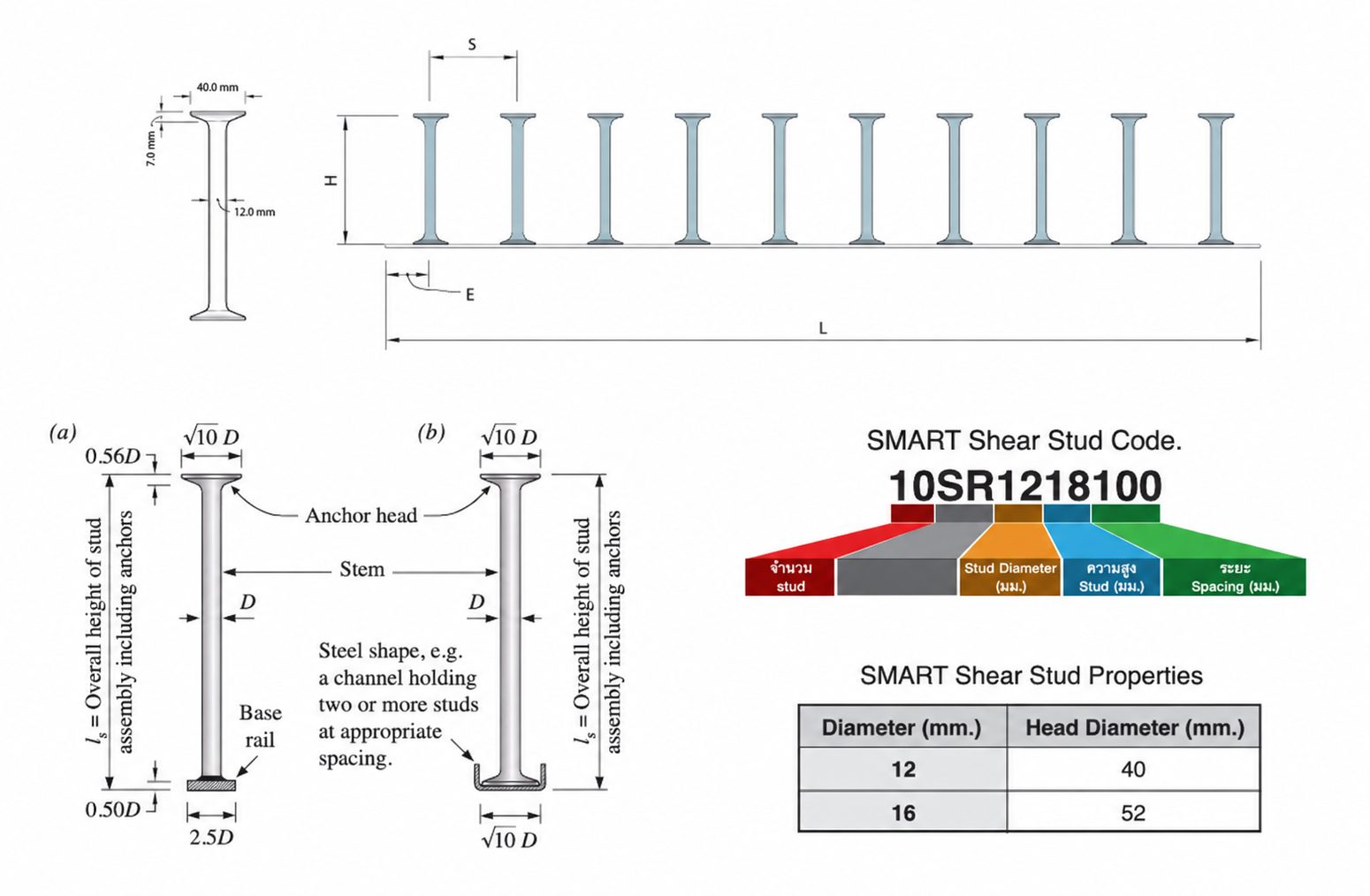

รหัสสินค้า อ่านอย่างไร
ตัวอย่าง 10SR1220100 แปลว่า หมุด 10 ตัวต่อชุด แกนขนาด 12 มม. ความสูงหมุด 20 ซม. ระยะห่างระหว่างหมุด 100 มม.
| รหัส | จำนวนหมุด | ความยาวราง | รายละเอียด |
|---|---|---|---|
| 5SR1220100 | 5 ตัว | ประมาณ 50 ซม. | แกน 12 มม. สูง 20 ซม. ระยะห่าง 100 มม. ระยะปลาย 5 ซม. |
| 8SR1220100 | 8 ตัว | 80 ซม. | แกน 12 มม. สูง 20 ซม. ระยะห่าง 100 มม. |
| 10SR1220100 | 10 ตัว | 100 ซม. | แกน 12 มม. สูง 20 ซม. ระยะห่าง 100 มม. |
| 12SR1220100 | 12 ตัว | 120 ซม. | แกน 12 มม. สูง 20 ซม. ระยะห่าง 100 มม. |
ความยาวราง ความสูงหมุด และระยะห่าง กำหนดได้ตามการออกแบบของแต่ละโครงการ ตารางนี้เป็นรูปแบบที่ใช้บ่อย
เทียบกับการเสริมด้วยปลอกเหล็ก

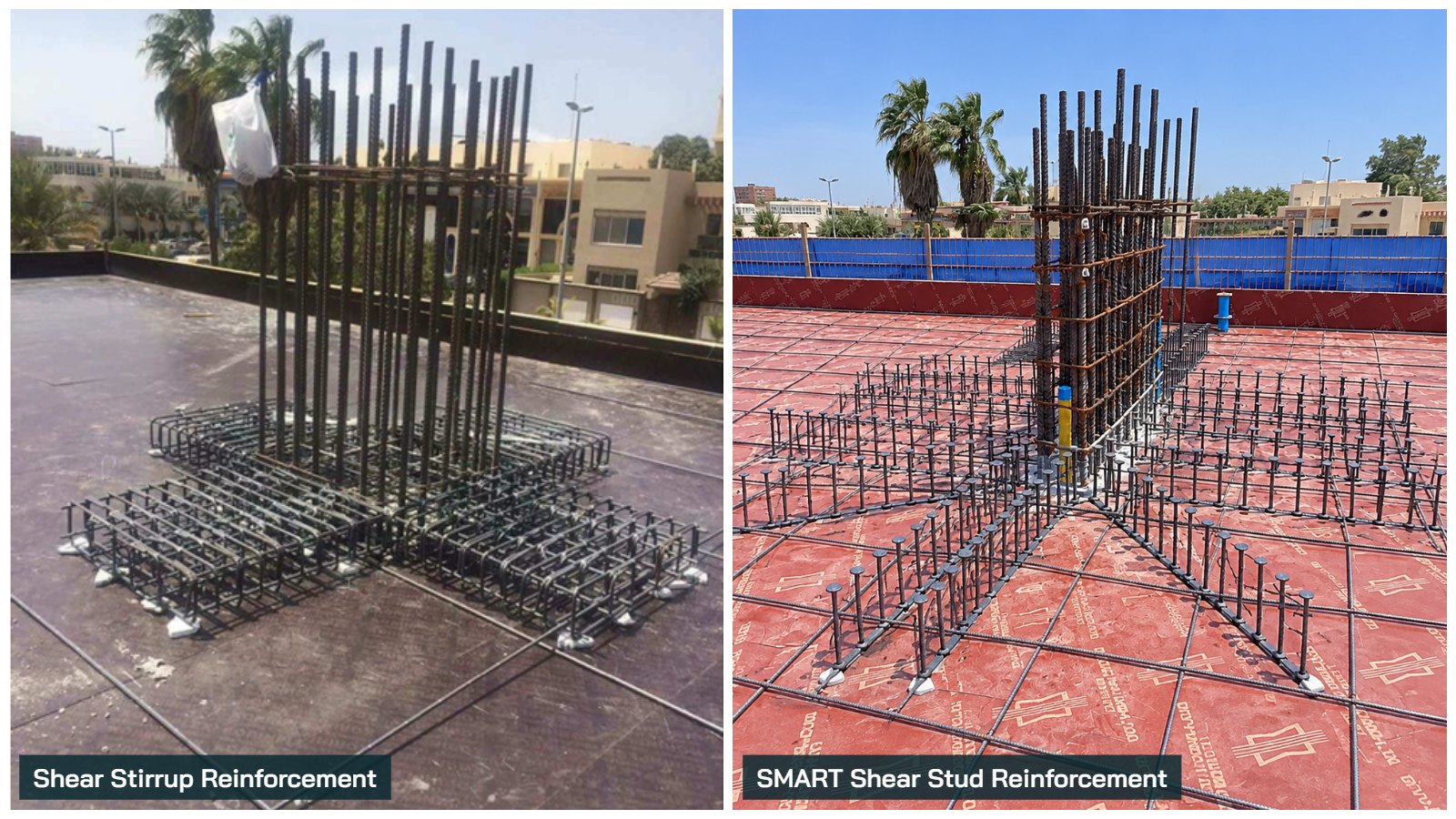

ทั้งสองวิธีทำหน้าที่เดียวกันคือเสริมกำลังรับแรงเฉือนที่หัวเสา แต่เปลี่ยนคนละเรื่องกัน เราจึงแยกเป็นสองตาราง เพราะผู้ออกแบบกับผู้รับเหมาสนใจคนละครึ่ง
images/structural/stirrup-vs-stud.jpg
สิ่งที่เปลี่ยนในทางออกแบบ
สามข้อนี้เปลี่ยนตัวเลขที่ผู้ออกแบบต้องเขียนลงแบบ และเป็นเหตุผลที่ทำให้ออกแบบพื้นท้องเรียบบางลงได้โดยไม่ต้องเพิ่ม drop panel
| หัวข้อ | ปลอกเหล็ก | SMART Shear Stud | ผลต่อการออกแบบ |
|---|---|---|---|
| ความหนาพื้นต่ำสุดที่ใช้ได้ | ไม่น้อยกว่า 22 ซม. สำหรับปลอก DB12 | ไม่น้อยกว่า 15 ซม. | เสริมกำลังในพื้นบางที่ปลอกเหล็กใช้ไม่ได้เลย |
| หน่วยแรงเฉือนสูงสุดที่มาตรฐานยอมให้ใช้ | 1.59√f′c | 2.12√f′c | เพดานสูงขึ้นราว 33 เปอร์เซ็นต์ ทำให้ยังออกแบบเป็นพื้นท้องเรียบได้ในกรณีที่ปลอกเหล็กไม่พอ ดูรายละเอียด |
| ระยะห่างมากที่สุดที่ใช้ได้ | 0.5d | 0.75d | ใช้เหล็กเสริมน้อยจุดกว่า เหล็กไม่แน่นจนคอนกรีตไหลไม่ผ่าน |
ค่าหน่วยแรงเฉือนแสดงในระบบหน่วย MKS โดย f′c มีหน่วยเป็นกิโลกรัมต่อตารางเซนติเมตร และผลลัพธ์มีหน่วยเดียวกัน เป็นค่าตามข้อกำหนดของ ACI 318 ซึ่งเทียบเท่ากับ 6√f′c และ 8√f′c เมื่อ f′c มีหน่วยเป็นปอนด์ต่อตารางนิ้ว ค่าที่ใช้ในการออกแบบจริงต้องพิจารณาตามมาตรฐานฉบับที่โครงการกำหนด รวมถึงความหนาประสิทธิผล กำลังคอนกรีต ขนาดและรูปร่างเสา และแรงเฉือนออกแบบของแต่ละจุด
ความหนาพื้นต่ำสุดตามข้อกำหนด เมื่อใช้ปลอกเหล็ก
| ขนาดปลอกเหล็ก | d ต่ำสุด | ความหนาพื้นต่ำสุด |
|---|---|---|
| 6 มม. | 15.24 ซม. | 18 ซม. |
| 9 มม. | 15.24 ซม. | 18 ซม. |
| 12 มม. | 19.20 ซม. | 22 ซม. |
| 16 มม. | 25.60 ซม. | 29 ซม. |
ค่า d ต่ำสุดคำนวณจาก 16 เท่าของขนาดปลอกและไม่น้อยกว่า 15.24 ซม. ตารางนี้เป็นข้อมูลประกอบการเปรียบเทียบ ควรตรวจสอบกับมาตรฐานฉบับที่โครงการใช้อ้างอิง
สิ่งที่เปลี่ยนในทางก่อสร้าง
หกข้อนี้แปลงเป็นวันและเป็นเงินได้โดยตรง จึงเป็นส่วนที่ผู้รับเหมาและผู้จัดการโครงการใช้ตัดสินใจ
| หัวข้อ | ปลอกเหล็ก | SMART Shear Stud | ผลที่หน้างาน |
|---|---|---|---|
| เวลาติดตั้ง | ประมาณ 1 ชั่วโมงต่อชุด | ประมาณ 10 นาทีต่อชุด | เริ่มงานเทคอนกรีตได้เร็วขึ้น |
| แรงงานที่ใช้ | 4–5 คน | 2 คน | ประหยัดแรงงานและจัดคนได้ง่ายขึ้น |
| ระดับฝีมือแรงงาน | ช่างเหล็ก | กรรมกรทั่วไป | หาคนทำงานได้ง่ายกว่า ไม่ต้องรอช่างเฉพาะทาง |
| เครื่องมือ | ต้องใช้เครื่องมือ | ไม่ต้องใช้เครื่องมือ | ลดความยุ่งยากและอุปกรณ์ที่ต้องเตรียม |
| ผลกระทบต่อเหล็กเสริมและลวดอัดแรง | ต้องแทรกเข้าไปในตาข่ายที่วางแล้ว อาจกระทบระดับ | วางก่อนงานเหล็กและลวด ไม่กระทบระดับลวดอัดแรง | คุมระดับเหล็กและลวดได้ตามแบบ |
| ความหนาคอนกรีตที่เทจริง | มักเทหนากว่าแบบ | ตรงตามแบบ | ประหยัดคอนกรีตและได้ระดับสม่ำเสมอทั้งผืน |
ตัวเลขเวลาและจำนวนคนเป็นค่าโดยประมาณ ขึ้นกับรูปแบบการจัดวาง ขนาดเสา และสภาพหน้างานของแต่ละโครงการ ข้อมูลเชิงตัวเลขด้านกำลัง ระยะห่าง และความหนาพื้นในหน้านี้เป็นข้อมูลประกอบการเปรียบเทียบ ไม่ใช้แทนการตรวจสอบตามมาตรฐานที่โครงการกำหนด
เหตุผลเบื้องหลังตัวเลขเวลาไม่ได้อยู่ที่ตัวหมุด แต่อยู่ที่ลำดับงาน รางหมุดวางได้ตั้งแต่ก่อนวางเหล็กเสริมและลวดอัดแรง จึงเป็นการวางลงบนท้องแบบที่ยังโล่ง ส่วนปลอกเหล็กต้องแทรกเข้าไปในตาข่ายเหล็กที่วางเสร็จแล้ว และมักต้องยกลวดอัดแรงขึ้นลงเพื่อสอดปลอก ซึ่งกินเวลาและกระทบระดับของลวด ดูลำดับการติดตั้งทั้งหมด
เพดานกำลังที่สูงกว่า เปลี่ยนทางเลือกในการออกแบบอย่างไร
ข้อนี้มักถูกเข้าใจผิดว่าหมายถึงหมุดแข็งแรงกว่าปลอกเหล็ก ความจริงคือมาตรฐานยอมให้ใช้หน่วยแรงเฉือนรวมได้สูงกว่าเมื่อเสริมด้วยระบบหมุดหัวคู่ เพราะหมุดยึดกับคอนกรีตได้ดีกว่าและควบคุมการแตกร้าวรอบหัวเสาได้ดีกว่า
| ระบบเสริมกำลัง | หน่วยแรงเฉือนสูงสุดที่ยอมให้ใช้ | เทียบเป็นสัดส่วน |
|---|---|---|
| ไม่เสริมกำลังรับแรงเฉือน | กำลังของคอนกรีตเพียงอย่างเดียว | เป็นเกณฑ์ตั้งต้น |
| เสริมด้วยปลอกเหล็ก | 1.59√f′c | เป็นเพดานเดิม |
| เสริมด้วยหมุดรับแรงเฉือนหัวคู่ | 2.12√f′c | สูงกว่าราว 33 เปอร์เซ็นต์ |
หน่วย MKS โดย f′c เป็นกิโลกรัมต่อตารางเซนติเมตร ตามข้อกำหนด ACI 318 ค่าที่ใช้ในการออกแบบจริงต้องคำนวณตามเงื่อนไขของแต่ละโครงการโดยวิศวกรผู้ออกแบบ
ทำไมเพดานที่สูงขึ้นถึงมีค่ามากกว่าที่ตัวเลขบอก

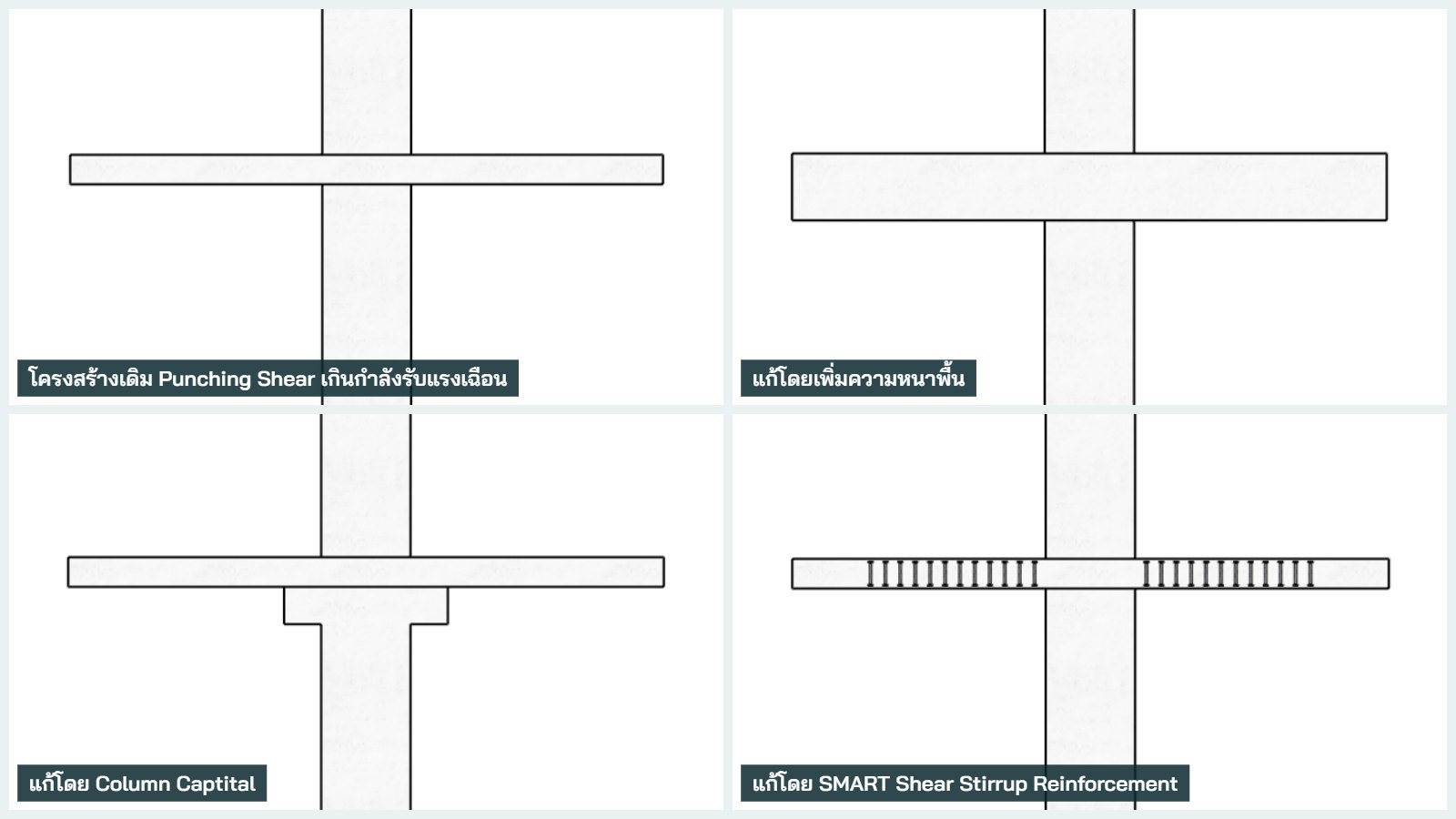

เมื่อคำนวณแล้วพบว่าหน่วยแรงเฉือนที่หัวเสาเกินเพดานที่ปลอกเหล็กรับได้ ผู้ออกแบบเหลือทางเลือกเดิมเพียงสามทาง และทุกทางมีราคาที่ไม่ได้อยู่ในค่าเหล็ก
| ทางเลือกเดิมเมื่อแรงเฉือนเกินเพดาน | สิ่งที่ต้องแลก |
|---|---|
| เพิ่มความหนาพื้นทั้งผืน | น้ำหนักโครงสร้างเพิ่มทั้งอาคาร กระทบเสา ฐานราก และเสาเข็ม รวมถึงคอนกรีตที่ใช้เพิ่มทุกชั้น |
| ใส่ drop panel เฉพาะบริเวณเสา | งานไม้แบบยากและช้าลง เสียความเรียบของท้องพื้น กระทบงานระบบและฝ้าที่ต้องเดินใต้พื้น |
| ขยายหัวเสาเป็น column capital | เสียพื้นที่ใช้สอย กระทบงานสถาปัตยกรรม และงานไม้แบบซับซ้อนขึ้นมาก |
การใช้ระบบหมุดหัวคู่ทำให้ยังอยู่ในเพดานที่ยอมให้ได้ จึงคงพื้นท้องเรียบไว้ได้โดยไม่ต้องเลือกสามทางข้างต้น สิ่งที่ประหยัดจึงไม่ใช่ค่าเหล็กเสริม แต่คือความสูงระหว่างชั้นที่รักษาไว้ได้ ความเรียบของท้องพื้นที่งานระบบเดินได้อิสระ และเวลางานไม้แบบที่ไม่ต้องเพิ่ม
ข้อควรระวังในการอ่านค่านี้
ตัวเลข 2.12√f′c เป็นเพดานสูงสุดที่มาตรฐานยอมให้ใช้ ไม่ใช่ค่าที่ใช้ออกแบบได้ทันทีทุกกรณี ค่าที่ใช้จริงยังขึ้นกับความหนาประสิทธิผลของพื้น ขนาดและรูปร่างเสา ระยะการจัดวางหมุด และเงื่อนไขอื่นตามข้อกำหนด การกำหนดค่าต้องเป็นการคำนวณของวิศวกรผู้ออกแบบโครงการ เรายินดีให้ข้อมูลประกอบและช่วยตรวจสอบรูปแบบการจัดวางให้
images/structural/design-options.jpg
การควบคุมคุณภาพจากโรงงาน ความแปรปรวนที่หายไปจากหน้างาน
ข้อนี้ไม่ใช่แค่เรื่องความสะดวก แต่เป็นเรื่องความสม่ำเสมอของกำลังที่ได้จริงในทุกต้นเสา และเป็นเหตุผลที่ระบบรางหมุดถูกใช้เป็นมาตรฐานในงานอาคารสูงทั่วโลก
ปลอกเหล็ก คุณภาพเกิดที่หน้างาน
ระยะห่าง ระยะหุ้ม มุมดัด และความแน่นของการผูก ขึ้นกับช่างแต่ละคนในแต่ละวัน ผลที่ได้จึงต่างกันได้ในเสาแต่ละต้นของอาคารเดียวกัน และเมื่อเทคอนกรีตแล้วจะตรวจสอบย้อนหลังไม่ได้อีก
รางหมุด คุณภาพเกิดที่โรงงาน

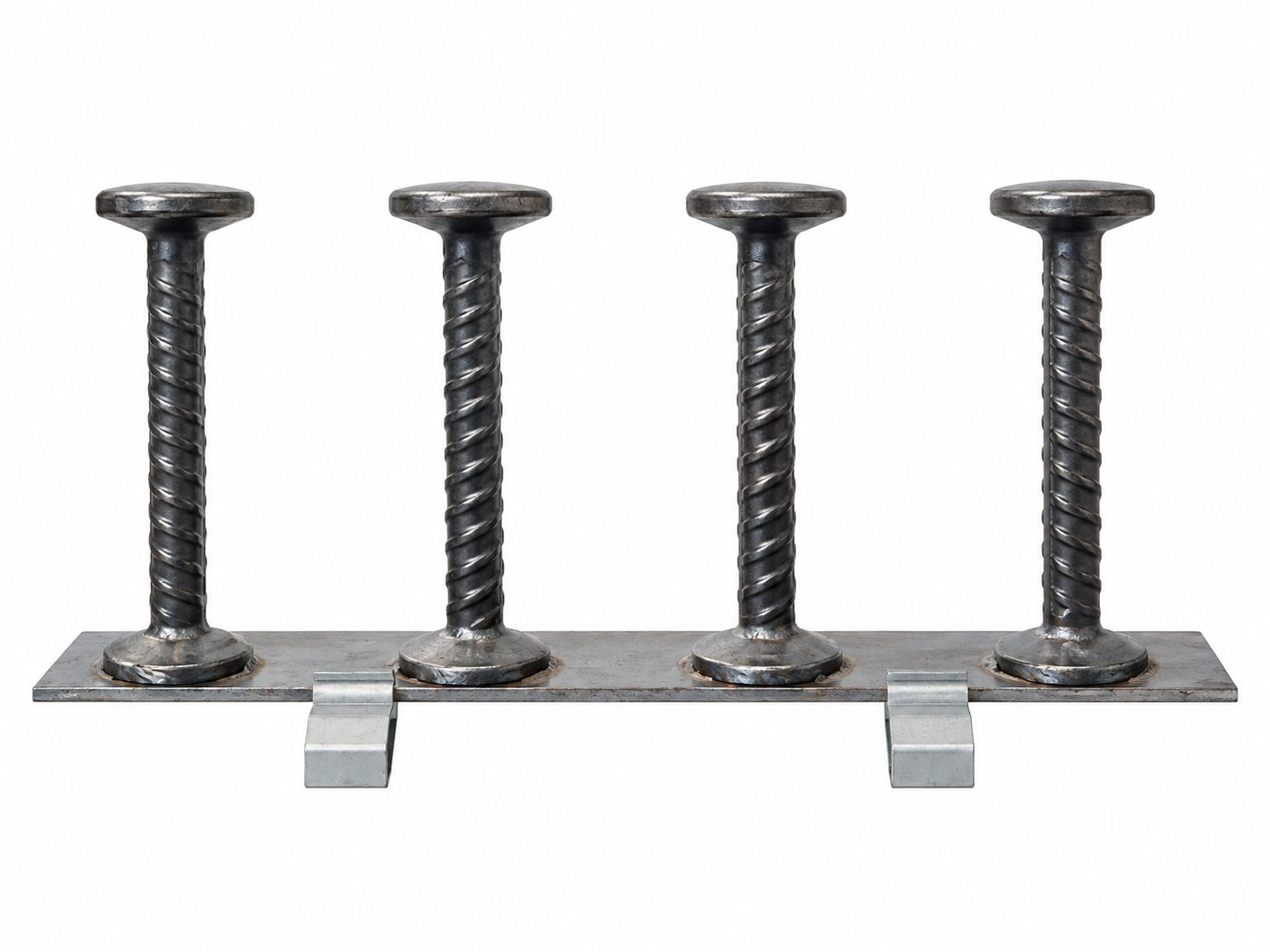

หัวหมุดขึ้นรูปร้อนเป็นเนื้อเดียวกับแกน และเชื่อมติดรางด้วยระยะห่างตามแบบมาจากโรงงาน หน้างานทำได้เพียงวางให้ถูกตำแหน่ง ความแปรปรวนที่เหลือจึงเป็นเรื่องตำแหน่ง ซึ่งตรวจด้วยสายตาได้ก่อนเทคอนกรีต
ทำไมความสม่ำเสมอถึงสำคัญกว่าปกติในงานนี้
การวิบัติจากแรงเฉือนทะลุเป็นการวิบัติแบบเปราะ เกิดขึ้นฉับพลันและแทบไม่มีสัญญาณเตือนล่วงหน้า ต่างจากการวิบัติแบบดัดที่พื้นจะแอ่นและแตกให้เห็นก่อน งานที่ผลลัพธ์แปรปรวนตามฝีมือคนจึงมีลักษณะความเสี่ยงต่างจากงานเสริมเหล็กทั่วไป และเป็นเหตุผลที่การย้ายจุดควบคุมคุณภาพจากหน้างานไปอยู่ที่โรงงานมีค่ามากในงานประเภทนี้
สิ่งที่รางเหล็กทำและไม่ได้ทำ
รางที่เชื่อมติดหมุดทำหน้าที่กำหนดระยะห่างและยึดตำแหน่งเท่านั้น ไม่ได้ทำหน้าที่รับแรงในการคำนวณ กำลังทั้งหมดมาจากตัวหมุดและหัวหมุดที่ยึดกับคอนกรีต จึงไม่ต้องมีงานเชื่อมเชิงโครงสร้างที่หน้างาน
images/structural/factory-welding.jpg
images/structural/stud-head-closeup.jpg
ผลทดสอบ
ทดสอบแรงดึงโดยห้องปฏิบัติการวิศวกรรมโครงสร้าง สถาบันเทคโนโลยีแห่งเอเชีย (AIT) เมื่อเดือนสิงหาคม 2560 ด้วยเครื่องทดสอบอเนกประสงค์ Shimadzu ขนาด 200 ตัน
| ตัวอย่างที่ | ชนิด | แรงสูงสุด | ลักษณะการวิบัติ |
|---|---|---|---|
| 1 | SMART Shear Stud 12 มม. | 7,190 kgf | เหล็กขาด |
| 2 | SMART Shear Stud 12 มม. | 7,330 kgf | เหล็กขาด |
| 3 | SMART Shear Stud 12 มม. | 7,210 kgf | เหล็กขาด |
ประเด็นสำคัญของผลทดสอบนี้คือลักษณะการวิบัติ ทั้งสามตัวอย่างวิบัติที่เนื้อเหล็ก ไม่ใช่ที่หัวหมุด ซึ่งยืนยันว่าหัวที่ขึ้นรูปร้อนเป็นเนื้อเดียวกับแกนพัฒนากำลังได้เต็มหน้าตัดของเหล็ก สำเนารายงานผลทดสอบฉบับเต็มขอได้จากเรา
ลำดับการติดตั้ง
ติดตั้งก่อนวางเหล็กเสริมและลวดอัดแรง จึงไม่รบกวนงานที่ทำไปแล้วและไม่กระทบระดับของลวด
ติดตั้งไม้แบบ
เตรียมท้องแบบและตรวจระดับให้เรียบร้อยตามปกติ
วาง SMART Shear Stud

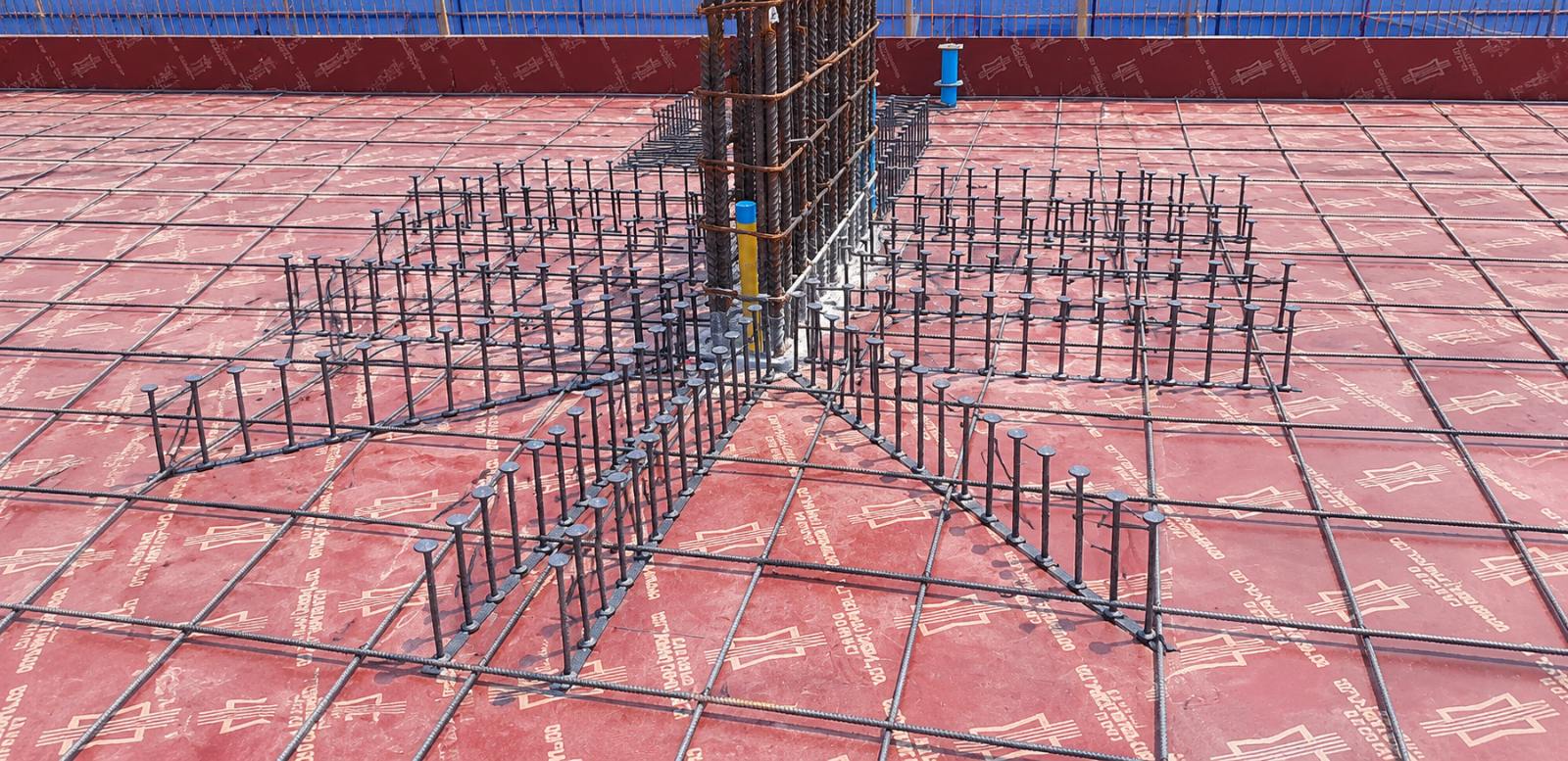

วางรางหมุดตามผังและชนิดที่กำหนดในแบบ รอบหัวเสาแต่ละต้น ใช้เวลาประมาณ 10 นาทีต่อชุด ใช้คนสองคนและไม่ต้องใช้เครื่องมือ
วางเหล็กเสริมล่างและเหล็ก progressive
วางเหล็กเสริมล่างและเหล็กกันการพังทลายต่อเนื่องตามแบบ
วางลวดอัดแรง
วางทั้งลวดแบบรวมกลุ่มและแบบกระจาย รางหมุดที่ติดตั้งไว้ก่อนไม่ขวางแนวลวดและไม่ทำให้ระดับลวดเปลี่ยน
วางเหล็กเสริมบน
วางเหล็กเสริมบนตามแบบ ตรวจระยะหุ้มและระดับ
เทคอนกรีต
เนื่องจากระยะห่างระหว่างหมุดกว้างกว่าปลอกเหล็ก คอนกรีตไหลผ่านได้ดีกว่าและควบคุมความหนาได้ตรงตามแบบ
วิดีโอแสดงลำดับการติดตั้ง

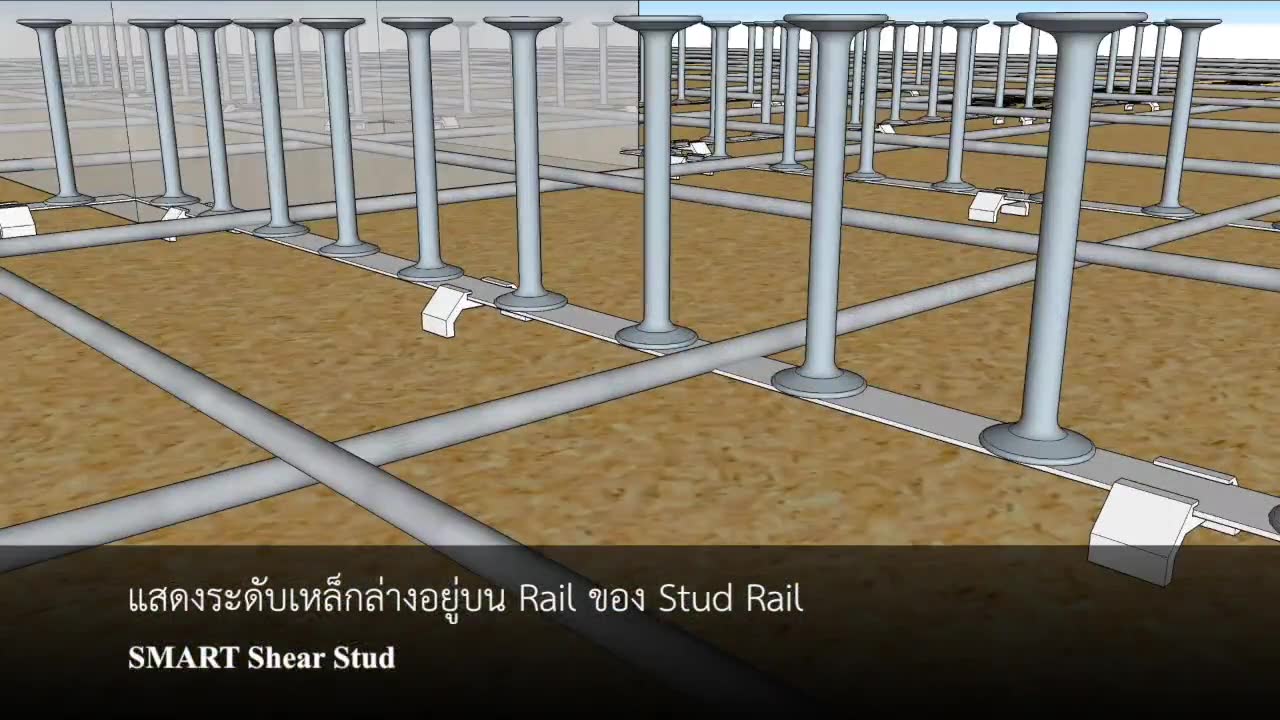

แอนิเมชันสามมิติแสดงลำดับงานทั้งหมด ตั้งแต่ท้องแบบว่างจนถึงเทคอนกรีต ความยาวประมาณ 3 นาที ไม่มีเสียง วิดีโอจะเริ่มโหลดเมื่อกดเล่นเท่านั้น
แอนิเมชันจัดทำโดยบริษัท ไทย ซีวิล อินโนเวชั่น จำกัด เพื่อประกอบการอธิบายลำดับงาน ลำดับจริงหน้างานอาจต่างไปตามเงื่อนไขของแต่ละโครงการ
images/structural/stud-installation.jpg
เอกสารสำหรับผู้ออกแบบและผู้รับเหมา
ส่งให้ทางอีเมลได้ตามที่ต้องการ แจ้งชื่อโครงการและสิ่งที่ต้องใช้มาได้เลย
- แคตตาล็อกผลิตภัณฑ์ พร้อมข้อมูลขนาดและรหัสสินค้า
- รายงานผลทดสอบแรงดึงจาก AIT ฉบับเต็ม
- ตัวอย่างแบบ shop drawing ที่แสดงผังตำแหน่ง ชนิดหมุดแต่ละประเภท และรายละเอียดราง
- ข้อมูลประกอบการคำนวณตามแนวทาง ACI 318 และ ACI 421
มาตรฐาน ACI 318, ACI 421 และ ASTM A1044 เป็นเอกสารมีลิขสิทธิ์ของสมาคมผู้จัดทำ เราไม่เผยแพร่ตัวเอกสาร ผู้สนใจสั่งซื้อได้จากสมาคมโดยตรง
ขอราคาและปริมาณสำหรับโครงการของคุณ
แจ้งผังพื้น ความหนาพื้น กำลังคอนกรีต และแรงเฉือนที่ต้องเสริม เราจะเสนอชนิดหมุด จำนวนชุดต่อเสา และราคาให้ พร้อมแบบ shop drawing เมื่อสั่งซื้อ
